Сравниваем Настоящий Клинкер и Керамогранит
1.Состав.

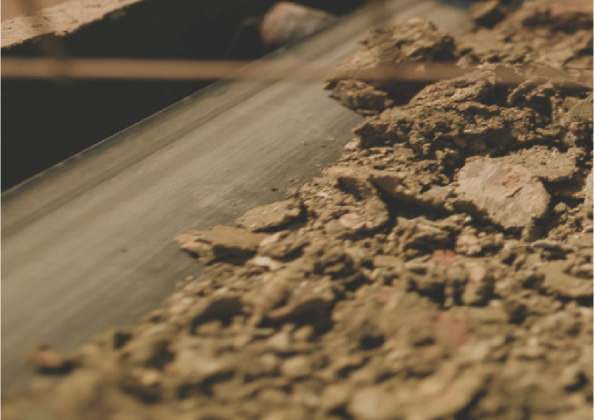

В составе клинкера - тугоплавкая глина. Обязательно - «шамот» - тот же клинкер (брак, некондиция), который уже прошел обжиг в туннельной печи, но измельченный и добавленный в массу глины до формовки. Шамот необходим для «отощения массы» – т.е. снижения пластичности, он улучшает сушильные характеристики, снижает огневую усадку, облегчает режим обжига (режим нагрева и режим охлаждения), не меняет химический состав шихты (сырья).
Керамогранит состоит из: полевого шпата, кварцевого песка, глины и различных добавок (пластификаторы, красители). Как правило, полевой шпат составляет от 30 до 50% состава рецепта, остальные 50% это кварцевый песок и каолиновые глины.
2.Технология изготовления.
Клинкер производится методом экструзии (выдавливания) – такой метод позволяет делать ступень с литым капиносом, когда носик ступени составляет единое целое с плиткой. Такое изделие прослужит долгие годы и не сломается. После предварительной сушки в течении 3-х суток заготовки обжигаются в туннельной печи при температуре от 1100 до 1300 градусов на протяжении 70-80 часов (3 суток). Именно при такой технологии глиняная масса спекается до состояния монолита и продукции придаются уникальные прочностные характеристики.
Клинкер имеет натуральные природные оттенки глины, может ангобироваться – на него наносится декоративное покрытие на основе глины, которое проходит обжиг вместе с заготовкой, может глазуроваться.
Керамогранит изготавливают методом сухого прессования – когда масса прессуется в нужную форму и методом экструзии – когда масса формуется выдавливанием через экструдер. При обоих технологиях заготовки проходят короткий предварительный обжиг или сушку от 30 минут до нескольких часов в сушильной камере и затем обжиг в роликовой печи при температуре до 1300 градусов на протяжении 2-3 часов. В 100% случаев керамогранит в обязательном порядке глазуруют и красят на специальном покрасочном оборудовании - тое есть цвет основы отличается от декора на поверхности.
3.Толщина изделий.
Толщина клинкерной напольной плитки и ступеней никогда не бывает тоньше 12 мм. Часто 14 мм, отдельные изделия формуют толщиной 20 мм.
Толщина керамогранитной напольной продукции в среднем не более 8-11 мм.
|
Клинкер |
Керамогранит |
|
Ударопрочность – не хрупкий – устойчив к ударам, например при чистке снега и наледи на крыльце зимой. |
Хрупкий – чувствителен к ударам, падению предметов.
|
|
Морозостойкость – более F300 |
Морозостойкость – заявляют «морозостойкий» |
|
Водопоглощение – 3-6% в зависимости от рецепта,средняя – 4,5% |
Водопоглощение – 0,5%
|
|
Паропроницаемость – естественный отвод влаги, «дышит», не образует конденсат, не подвержен наросту плесени.
|
Вследствие особой плотности материала, заданной при прессовании, купирует любую влагу - есть вероятность образования конденсата, нароста плесени. |
|
Термостойкость – высокая – выдерживает 10 циклов «нагрев – резкое охлаждение», пожаростойкость – не трескается, не разрушается при пожаре. |
Может разрушаться – трескаться в огне. |
|
Всегда - цельнолитой капинос – всегда – ступень не разрушается в точке самой сильной нагрузки.
|
Не всегда - цельнолитой капинос – часто приклеенный - ступень разрушается в точке самой сильной нагрузки. |
|
Стойкость к агрессивным средам – устойчив, используется как кислотоупорная продукция. |
Стойкость к агрессивным средам - НЕ устойчив. |
|
Эксплуатация - сколы не заметны, так как клинкер имеет общий цвет в массе. Очищаются любые загрязнения, включая граффити.
|
Эксплуатация -сколы сразу заметны – верхний декоративный слой обнажает массу другого цвета.
|
|
Удобство и надежность монтажа - естественная, сильно структурированная обратная сторона обеспечивает лучшее сцепление. Менее требователен к подготовке основания и к используемым в процессе укладки клеям и затиркам.
|
Гладкий оборот не дает идеального сцепления с клеем. Материал плотный, поры отсутствуют, что ухудшает адгезию. Возможны «отщелкивания». Тонкий по глубине затирочный шов также менее долговечен и под воздействием атмосферных явлений может трескаться и рассыпаться. Обязательна поверхностная гидроизоляция. |
